Panne de ventilation : ce qu'on découvre vraiment en ouvrant un monobloc

Une mesure ferme une hypothèse ; une opinion la laisse ouverte indéfiniment. Sur le monobloc de la gare, c'est la tension mesurée aux bornes — nominale, environ 24 V — qui a innocenté le régulateur et condamné le seul pupitre. Sans ce chiffre, on aurait remplacé les deux « par sécurité », et payé une pièce saine. La mesure protège aussi la pièce neuve : une surtension en amont aurait grillé l'écran de rechange à l'identique.

Le critère à retenir : quand on vous annonce un composant mort, demandez quelle valeur a été mesurée, et quelle est la valeur nominale attendue. Un diagnostic incapable de citer ces deux chiffres n'est pas un diagnostic — c'est un pari fait avec votre argent.

L'électronique tombe rarement « morte » d'un coup : le plus souvent, un programme s'est figé ou une alimentation a décroché. C'est pourquoi une régulation vivante génère des alarmes — et qu'un écran silencieux, sans aucune alarme, signale souvent un programme arrêté plutôt qu'une carte détruite. Sur la centrale de 25 ans, un reset de 30 secondes au disjoncteur de commande a suffi pour que la machine redémarre et déclare elle-même son défaut réel.

Avant d'accepter un remplacement, demandez si un reset a été tenté et si l'alimentation a été contrôlée. Ces gestes ne coûtent rien, et ils font régulièrement passer un dossier de « électronique à remplacer » à « un composant identifié à réparer ».

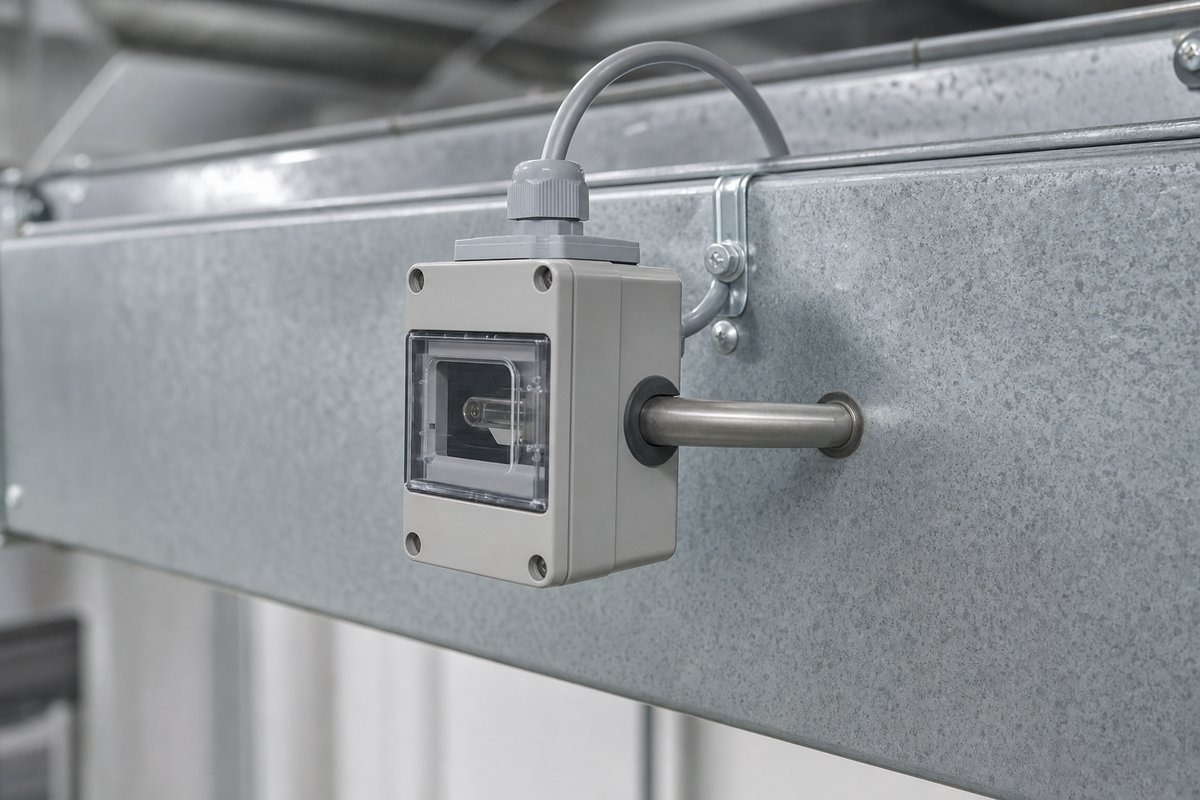

Les défauts les plus graves sont ceux qui ne déclenchent aucune alarme. Un tube de condensats sans siphon ne fera jamais sonner la régulation : le ventilateur met le caisson en dépression, aspire l'air par le tube, et l'eau stagne — un risque microbiologique visé par les directives SWKI VA104-01 et VDI 6022. De même, un détecteur de fumée posé mais jamais raccordé ne se trahit que si quelqu'un suit physiquement ses câbles jusqu'au bornier.

Le contrôle visuel à votre portée : regardez l'évacuation de condensats de votre installation. Un tube nu qui pend à l'air libre, sans coude en siphon, est un signal d'alerte immédiat — et le pictogramme du constructeur l'exige souvent juste à côté.

La référence exacte se lit sur la pièce elle-même : sur le cadre du filtre usagé du monobloc, on a relevé 560 × 420 × 96 mm, classe M5 (ISO ePM10 50 %). Ce relevé supprime les estimations, les allers-retours et les pièces commandées « à peu près ». Les photos, elles, fixent l'état de la machine à une date donnée : elles prouvent ce qui a été fait, et documentent ce qui existait avant l'intervention.

Exigez-les dans chaque rapport : au fil des années et des changements de prestataire, ces photos et références deviennent la mémoire technique de votre installation. Le jour où la documentation d'origine manque, c'est souvent le seul dossier qui reste.

Une réserve écrite n'est pas un aveu de faiblesse : c'est ce qui distingue un rapport technique d'un argument commercial. Écrire « réparé » quand un point reste ouvert — des détecteurs jamais câblés, une pièce en commande, une cause probable non confirmée — transfère silencieusement le risque sur vous. La réserve, elle, date le constat, fixe les responsabilités et transforme le point ouvert en tâche planifiable plutôt qu'en surprise future.

Méfiez-vous d'un rapport sans aucune réserve : une installation qui a des années de service a toujours des points ouverts. Un document qui n'en mentionne jamais signifie l'une de deux choses — personne n'a vraiment regardé, ou personne n'ose l'écrire.

L'écran de notre histoire était mort ET chaud — et c'est le « chaud » qui a signé le court-circuit interne. Température anormale d'un composant électronique, d'un moteur, d'un palier : autant d'aveux qu'aucun voyant n'affiche.

Le dos de la main près des surfaces (jamais sur les parties sous tension), la caméra thermique pour les tableaux : le diagnostic commence par les sens, se confirme à l'instrument. Un technicien qui ne touche rien ne trouve que ce que les voyants veulent bien dire.

Le siphon d'un monobloc n'est pas un siphon d'évier : sa garde d'eau doit être plus haute que la dépression du ventilateur — sinon l'air l'aspire et l'eau ne descend jamais. C'est un calcul, pas une habitude.

Il doit aussi être amorcé (rempli d'eau à la mise en service et après chaque été sec) et hors gel. Trois conditions simples — et l'immense majorité des bacs qui débordent en négligent au moins une.

Dimensions exactes, classe de filtration, parfois même la référence fabricant : tout est imprimé sur le cadre du filtre en place. Notre 560 × 420 × 96 en M5 s'est commandé sans une seule estimation.

Le réflexe : photographier le cadre avant de refermer — ça évite les « à peu près » qui finissent en filtre trop petit calfeutré au scotch, autant dire pas de filtre du tout.

Caisson regroupant ventilateurs, filtres, batteries chaude/froide, récupérateur de chaleur et régulation : il pulse l'air neuf et extrait l'air vicié de tout un immeuble, commerce ou salle. Quand il s'arrête, tout le bâtiment le sent.

Ce qu'un vrai entretien vérifie : pas seulement les filtres — les siphons de condensats, les courroies, les câblages de sécurité, les alarmes de la régulation. Les pannes les plus coûteuses sont celles que personne n'a cherchées.

Ce qu'on découvre en ouvrant un monobloc

La batterie est un échangeur à ailettes placé dans le flux d'air : de l'eau chaude ou froide y circule et tempère l'air insufflé. C'est le lien direct entre votre chauffage et votre ventilation — quand l'un boite, l'autre trinque.

La panne d'hiver classique : le gel. Si l'eau de la batterie descend trop bas en température, la protection antigel arrête tout le monobloc. Une alarme antigel qui revient sans cesse pointe rarement la batterie elle-même : vérifiez d'abord la vanne de régulation et la circulation côté eau.

Panne de monobloc : le diagnostic

Le clapet coupe-feu se ferme automatiquement en cas d'incendie pour empêcher les gaines de propager fumée et flammes d'un compartiment à l'autre. Fusible thermique ou motorisation : dans les deux cas, il doit fonctionner le jour J, après des années sans avoir bougé.

Le réflexe de dépannage : quand toute une zone cesse d'être ventilée d'un coup, cherchez un clapet retombé avant d'accuser le ventilateur — c'est une « panne mystère » très courante. Et faites contrôler leur déclenchement périodiquement : un clapet grippé ne protège personne.

Contrats d'entretien

Le silencieux est un tronçon de gaine garni de baffles absorbantes qui avale le bruit du ventilateur avant qu'il n'arrive dans les pièces. Sans lui, une ventilation correcte au débit devient invivable à l'oreille — surtout la nuit, dans les chambres.

Pour diagnostiquer un bruit : un bruit qui grandit sur des semaines évoque les roulements ou la courroie du ventilateur ; un sifflement d'air constant évoque une vitesse trop élevée dans la gaine ou une bouche trop fermée. Le silencieux, lui, tombe rarement en panne — il s'encrasse.

Panne de monobloc : le diagnostic

Un moteur EC (à commutation électronique) intègre sa propre électronique et attend un ordre de marche — un signal 0-10 V envoyé par la régulation. Sans ordre, il reste en veille en ne consommant que quelques watts.

Le piège classique : une pince ampèremétrique à 0 A ne prouve PAS que le moteur est mort — il n’a peut-être simplement pas reçu l’ordre. On mesure le signal de commande avant de conclure. Et un roulement grippé consomme PLUS de courant, pas moins.

Le jumeau comme banc d'essai

Quand l'air chaud rencontre une batterie froide, l'humidité condense : c'est normal. Cette eau est collectée dans un bac et évacuée… à condition que l'évacuation soit raccordée avec un siphon.

Le piège classique : sans siphon, le ventilateur en dépression aspire l'air par le tube d'évacuation et l'eau ne descend jamais — le bac déborde vers la gaine. De l'eau stagnante en ventilation, c'est un risque microbiologique (directives SWKI/VDI).

Le monobloc sans siphon
