Deux ventilateurs identiques, deux pannes : le jumeau comme banc d'essai

En veille, l'électronique d'un moteur EC ne consomme que quelques watts — un courant si faible qu'une pince ampèremétrique standard l'affiche à zéro. Le zéro ne distingue donc pas un appareil détruit d'un appareil qui attend sagement son ordre de marche. Seule une séquence complète tranche : le 230 V d'alimentation d'abord, puis le signal 0-10 V, puis seulement le verdict.

Le geste qui change tout : mesurez le signal de commande aux bornes de l'appareil, pas à la sortie de la régulation. Un câble coupé entre les deux donne 8 V côté armoire et rien côté moteur — et fait condamner à tort un moteur parfaitement sain.

La comparaison au jumeau élimine d'un coup toutes les variables qu'un banc d'essai peine à reproduire : même modèle, même âge, même réseau, mêmes conditions réelles. Chaque mesure faite sur l'appareil suspect trouve immédiatement sa valeur de référence à quelques mètres — c'est un diagnostic différentiel, le plus fiable qui existe. Et les jumeaux sont fréquents : sanitaires par étage, une VMC par cage d'escalier, extracteurs en batterie.

Le réflexe : avant de condamner un appareil, cherchez son identique ailleurs dans le bâtiment et notez les deux valeurs côte à côte dans le rapport. Ce tableau à deux colonnes répond d'avance aux questions du fabricant en cas de retour sous garantie.

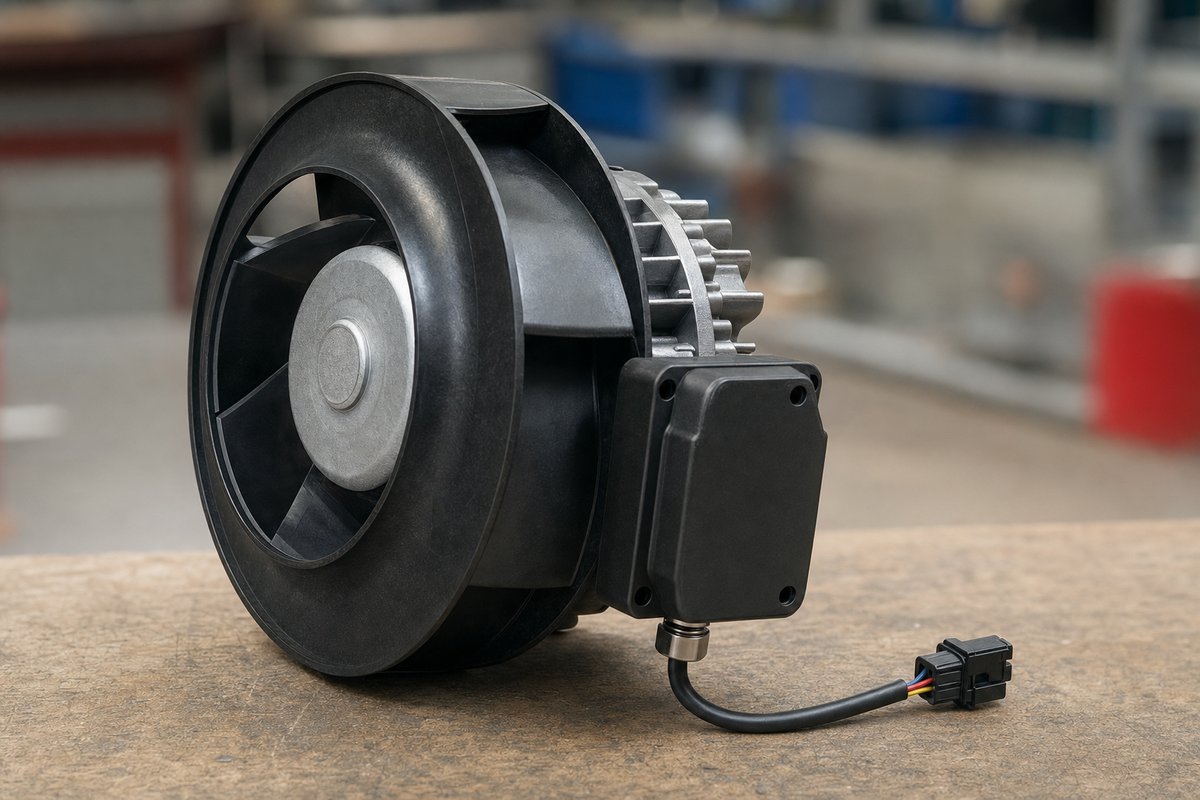

Sur un EC à rotor extérieur, le bloc moteur-turbine est la granularité prévue par le fabricant : unité fermée, équilibrée en usine, raccordement compatible avec l'existant. Remplacer le caisson entier entraîne bien plus que son prix — reprise des gaines, du câblage, des fixations, puis re-réglage aéraulique de toute la ligne. Le bloc seul évite tout cela et coûte environ la moitié.

Le critère pour monter d'un niveau : caisson corrodé ou déformé, modèle obsolète dont le bloc n'existe plus, ou pannes répétées sur le même appareil. Sinon, relevez la référence exacte sur la plaque, vérifiez la disponibilité du bloc — et gardez le caisson qui, lui, n'a rien fait de mal.

La régulation pilote un moteur EC avec une tension continue proportionnelle : 0 V = arrêt, 10 V = pleine vitesse. Les 8 V mesurés dans notre histoire commandaient environ 80 % de la vitesse.

La mesure : voltmètre en continu (DC) entre la borne de signal et sa masse, appareil sous tension. Signal présent + moteur muet = électronique en cause. Pas de signal = le problème est en amont, dans la régulation ou le câblage — et l'appareil n'y est pour rien.

Avant d'accepter un retour sous garantie, tout fabricant pose les mêmes questions : l'appareil est-il alimenté ? Reçoit-il un ordre de marche ? Un appareil identique fonctionne-t-il dans les mêmes conditions ?

Notées sur place — tensions mesurées, photos des borniers, comparaison au jumeau — ces trois réponses transforment une réclamation en dossier bouclé en une visite. Sans elles : des allers-retours, des semaines d'attente, et un local sans extraction pendant ce temps.

La plaque d'un moteur donne ses constantes vitales : tension, courant nominal, vitesse, indice de protection. C'est la référence contre laquelle toute mesure prend son sens : nos 0,25 A n'avaient de valeur que comparés au 1,00 A de la plaque.

Le réflexe : photographier la plaque à la première visite — elle sert au diagnostic, à la commande de la bonne pièce, et au dossier de garantie. Une plaque illisible se retrouve dans la documentation du fabricant via le numéro de série.

Un moteur EC (à commutation électronique) intègre sa propre électronique et attend un ordre de marche — un signal 0-10 V envoyé par la régulation. Sans ordre, il reste en veille en ne consommant que quelques watts.

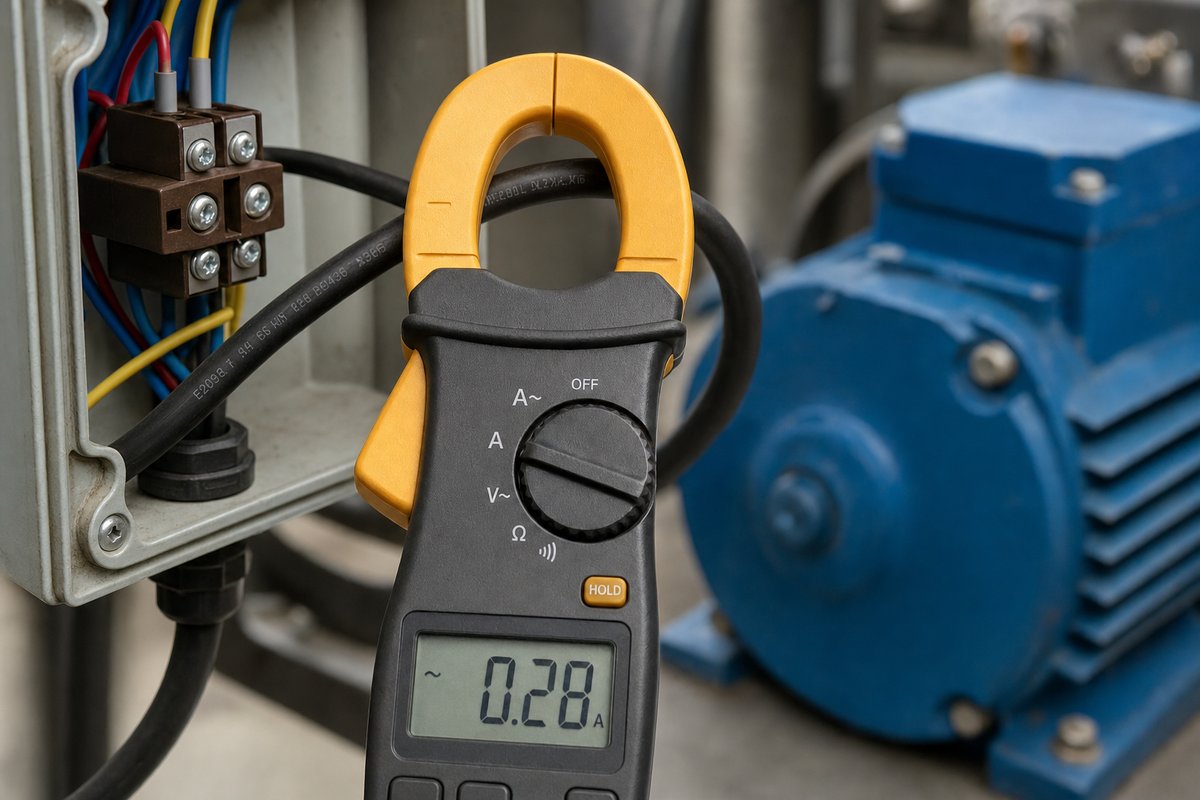

Le piège classique : une pince ampèremétrique à 0 A ne prouve PAS que le moteur est mort — il n’a peut-être simplement pas reçu l’ordre. On mesure le signal de commande avant de conclure. Et un roulement grippé consomme PLUS de courant, pas moins.

Le jumeau comme banc d'essai

Caisson regroupant ventilateurs, filtres, batteries chaude/froide, récupérateur de chaleur et régulation : il pulse l'air neuf et extrait l'air vicié de tout un immeuble, commerce ou salle. Quand il s'arrête, tout le bâtiment le sent.

Ce qu'un vrai entretien vérifie : pas seulement les filtres — les siphons de condensats, les courroies, les câblages de sécurité, les alarmes de la régulation. Les pannes les plus coûteuses sont celles que personne n'a cherchées.

Ce qu'on découvre en ouvrant un monobloc

Le débit, en m³/h, mesure la quantité d'air neuf apportée. Rapporté au volume du local, il donne le taux de renouvellement : combien de fois par heure l'air est remplacé. Trop bas, le CO₂ et l'humidité s'accumulent ; trop haut, vous chauffez la rue.

Le test sans appareil : de la buée persistante sur les vitres le matin ou des odeurs qui stagnent d'une pièce à l'autre signalent un renouvellement insuffisant. La mesure réelle se fait bouche par bouche, à l'anémomètre — c'est le seul chiffre qui compte, pas celui de la plaquette.

Ventilation & qualité de l'air

Un registre est un volet placé dans la gaine pour doser l'air entre les branches du réseau. C'est lui qui fait qu'un bureau au bout du couloir reçoit autant d'air qu'une salle à côté du monobloc. Sans registres bien réglés, l'air suit le chemin le plus facile — jamais le plus utile.

Le critère de terrain : un réglage sérieux se fige et se marque — position bloquée, trait de peinture, valeur notée sur la gaine. Si vos registres bougent librement et sans repères, l'équilibrage d'origine est perdu, et personne ne le retrouvera sans tout remesurer.

Remettre en service une ventilation abandonnée

Le silencieux est un tronçon de gaine garni de baffles absorbantes qui avale le bruit du ventilateur avant qu'il n'arrive dans les pièces. Sans lui, une ventilation correcte au débit devient invivable à l'oreille — surtout la nuit, dans les chambres.

Pour diagnostiquer un bruit : un bruit qui grandit sur des semaines évoque les roulements ou la courroie du ventilateur ; un sifflement d'air constant évoque une vitesse trop élevée dans la gaine ou une bouche trop fermée. Le silencieux, lui, tombe rarement en panne — il s'encrasse.
