Vapeurs plus lourdes que l'air : pourquoi l'extraction se fait en bas

VME et VLE ne mesurent pas la même chose : la VME est une moyenne pondérée sur 8 heures de poste, la VLE un plafond de courte durée que même un pic de quelques minutes ne doit pas franchir. Une extraction dimensionnée sur la seule moyenne peut donc être « conforme » sur le papier et laisser passer des pointes pendant le séchage, quand l'évaporation est maximale au-dessus des bacs.

Le geste : relever la valeur MAK exacte du solvant au §8.1 de la FDS, puis mesurer au poste de travail, à hauteur des voies respiratoires — pas au milieu de la halle. Avec des vapeurs plus lourdes que l'air, la concentration au ras du sol n'a rien à voir avec celle mesurée à deux mètres.

Le seuil OPair se compte en carbone émis, pas en litres de produit : chaque litre évaporé se convertit en kilogrammes de carbone selon la composition du solvant, et c'est la cadence de production qui fixe le débit horaire. Un calcul qui donne 2,5 kg C/h sous un seuil de 3 ne laisse donc presque aucune marge — il suffit d'un poste d'injection supplémentaire ou d'une cadence accrue pour basculer du mauvais côté.

Le critère : quand le calcul frôle le seuil, traiter quand même. Un lit de charbon coûte moins qu'une mise en conformité imposée après coup, machine à l'arrêt. Et gardez le calcul écrit — litres par jour, part évaporée, teneur en carbone — c'est lui que l'autorité demandera.

Un point d'éclair à 46 °C paraît confortable dans un atelier tempéré — mais il ne vaut que pour un liquide au repos. Pulvérisé, le produit forme un brouillard de gouttelettes qui peut s'enflammer bien en dessous de ce seuil. Et une limite inférieure d'explosivité non déterminée interdit toute démonstration : sans LIE connue, impossible de prouver qu'on reste sous la fraction de sécurité. Le doute impose l'exécution ATEX.

Le réflexe : le classement des zones appartient à l'exploitant, pas à l'installateur. Exigez-le par écrit avant de chiffrer, et nommez-le dans le devis — zone, catégorie de matériel, référence du document. Une reclassification ultérieure devient alors un avenant, pas un litige.

Règle d'or de la ventilation industrielle : plus la captation est proche de la source, moins il faut de débit pour le même résultat. Capter une vapeur à 20 cm de son émission demande une fraction de l'air qu'exigerait la même vapeur diluée dans tout l'atelier.

Moins de débit, c'est un ventilateur plus petit, moins d'air chauffé jeté dehors l'hiver, et des filtres qui durent plus longtemps. Le bon capteur au bon endroit se paie tout seul — en exploitation, pas à l'achat.

Le charbon actif adsorbe : les molécules captées restent dans ses pores, et le filtre prend du poids. C'est la seule jauge fiable — la perte de charge ne bouge presque pas, et l'odeur ne traverse que quand il est déjà mort.

La méthode : noter le poids neuf à l'installation, peser aux échéances du plan. La prise de poids rapportée à la capacité du charbon donne le taux de saturation — et la date du prochain remplacement se calcule au lieu de se deviner.

La fiche de données de sécurité (FDS) que votre fournisseur de produit doit vous remettre contient tout ce qu'un ventiliste doit savoir : densité de vapeur (plus lourde que l'air → captation basse), valeurs limites d'exposition, incompatibilités.

Dans notre récit industriel, l'argument décisif pour la captation basse ne venait pas d'un catalogue : il était écrit dans la FDS du client. Le réflexe : demander les FDS avant de dessiner quoi que ce soit.

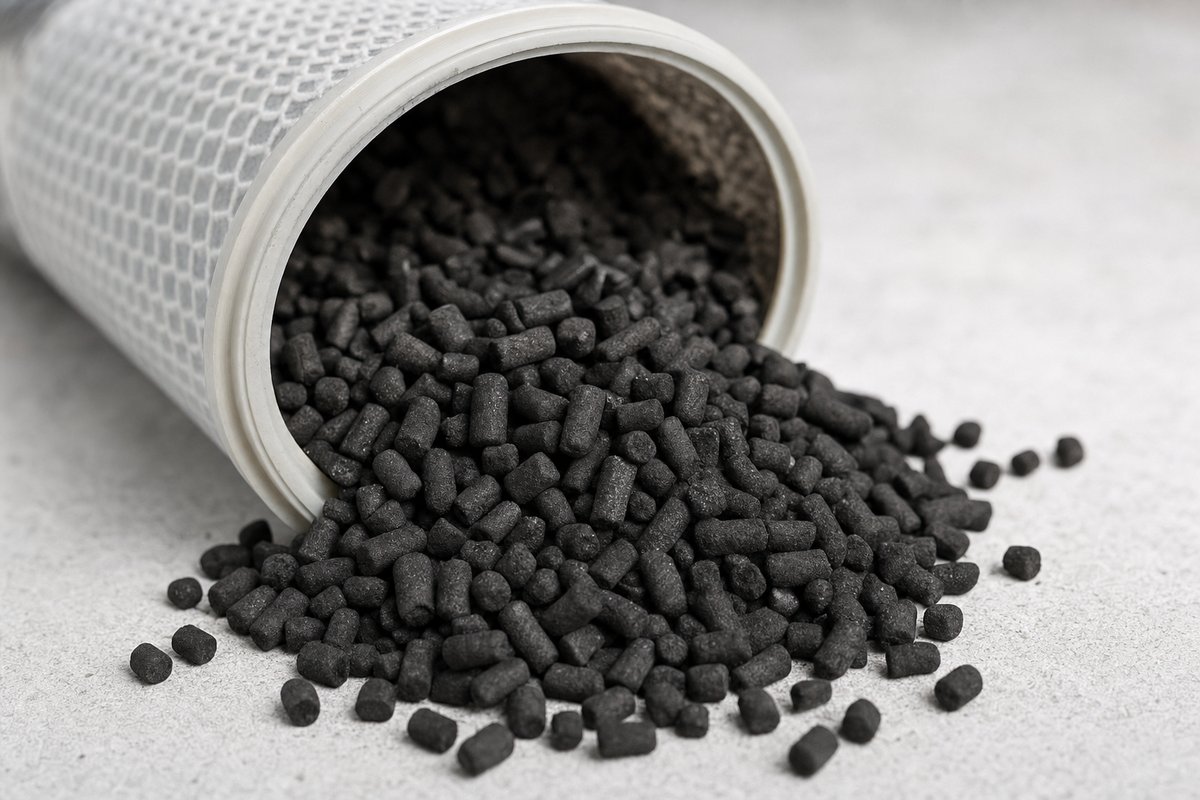

Le charbon actif adsorbe les composés organiques volatils (solvants, odeurs) sur son immense surface interne. Indispensable en filtration industrielle et en traitement d’odeurs.

Son défaut caché : saturé, il ne prévient pas — pas de perte de charge notable, pas d’alarme : il laisse simplement passer. Le remplacement se planifie par pesée ou au calendrier, jamais « quand ça sent » — quand ça sent, il est déjà mort depuis longtemps.

Vapeurs et charbon actif

Différence de pression entre l'amont et l'aval d'un filtre. Filtre propre : l'air passe facilement. Filtre saturé : la ventilation force, consomme plus et ventile moins. C'est cette mesure — pas le calendrier — qui décide du remplacement.

Pourquoi c'est honnête : changer un filtre encore propre, c'est de l'argent jeté ; le garder saturé, c'est de l'électricité gaspillée. La perte de charge tranche objectivement.

Ventilation & qualité de l'air

Depuis la norme ISO 16890, les filtres sont classés par ce qu'ils arrêtent réellement : ePM10 pour les poussières grossières, ePM2,5 et ePM1 pour les particules fines — celles qui descendent dans les poumons. Les anciens G4/F7 disparaissent ; un « F7 » correspond environ à un ePM1 50-70 %.

La nuance honnête : plus le filtre est fin, plus il freine l'air et fait travailler le ventilateur. Sur-filtrer coûte de l'énergie pour rien. En ville ou en bord de route, un ePM1 sur l'air neuf se justifie ; ailleurs, un ePM10 propre bat un ePM1 colmaté.

Ventilation & qualité de l'air

Le réseau de gaines distribue l'air du monobloc jusqu'aux bouches. Chaque coude, chaque réduction, chaque mètre ajoute une perte de charge que le ventilateur doit compenser en énergie. Un réseau bien tracé se fait oublier ; un réseau bricolé se paie tous les mois.

Deux points à contrôler : l'étanchéité — une gaine qui fuit ventile le faux-plafond, pas les locaux — et le calorifuge : une gaine froide non isolée dans un local chaud condense, goutte et tache. Méfiez-vous aussi des flexibles écrasés : le débit y meurt en silence.

Ventilation & qualité de l'air

Une hotte professionnelle évacue chaleur, vapeurs et graisses au-dessus des fourneaux, avec des débits sans commune mesure avec une cuisine domestique — et un air de compensation qu'il faut réintroduire, sinon la cuisine passe en dépression et les portes claquent.

Le vrai risque : la graisse accumulée dans les filtres et les gaines est un combustible. Filtres à graisse au lave-vaisselle chaque semaine ; le canal d'extraction, lui, se fait dégraisser périodiquement par un professionnel. C'est de la prévention incendie, pas du confort.

Solutions pour professionnels

Le débit, en m³/h, mesure la quantité d'air neuf apportée. Rapporté au volume du local, il donne le taux de renouvellement : combien de fois par heure l'air est remplacé. Trop bas, le CO₂ et l'humidité s'accumulent ; trop haut, vous chauffez la rue.

Le test sans appareil : de la buée persistante sur les vitres le matin ou des odeurs qui stagnent d'une pièce à l'autre signalent un renouvellement insuffisant. La mesure réelle se fait bouche par bouche, à l'anémomètre — c'est le seul chiffre qui compte, pas celui de la plaquette.
